產品簡介
- 32 通道開集極 (Open Collector) 數位輸出
- 支援漏型 (Sink) 輸出接線
- DB37 連接介面
- 過電壓、過載和短路保護
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
- 3750 VDC 模組內部隔離保護

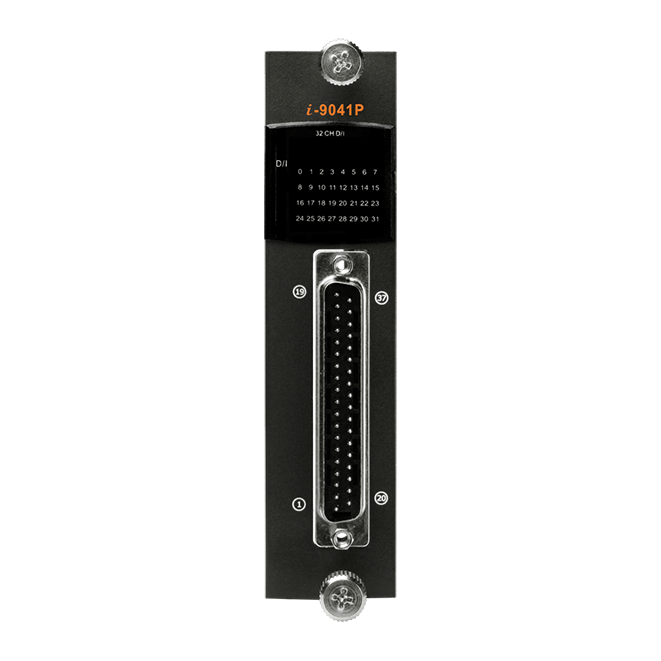

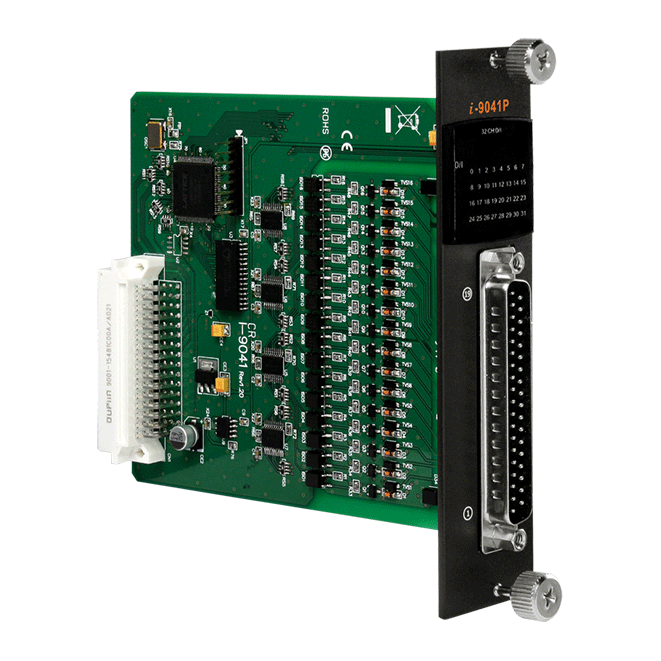

I-9041P 為 32 通道開集極 (Open Collector) 數位輸出模組，支援具過電壓、過載、短路保護功能的漏型 (Sink) 輸出接線，並提供每通道最大負載電流 100 mA 的驅動能力。每一通道皆具備光耦合隔離器和 LED 指示燈，可獨立設置。此外，I-9041P 還提供符合 4 kV ESD 和 3750 Vrms 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
? 樓宇自動化
? 工廠自動化
? 機械自動化
? 遠端維護
? 遠端診斷
? 測試設備

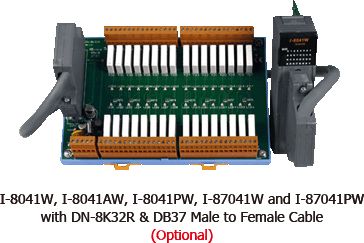

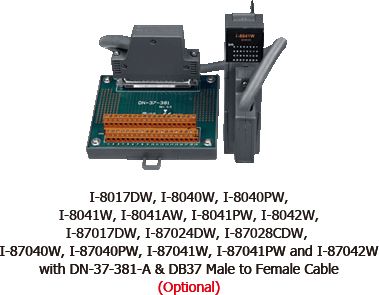

配件
規格
| EMS 防護 |
| ESD (IEC 61000-4-2) |
每個端子的觸點具 ±4 kV
空中非接觸具 ±8 kV |
| LED 燈 |
| 狀態 |
電源/系統指示燈 x 1
I/O 指示燈 x 32 |
| 數字量輸出 |
| 通道數 |
32 |
| 類型 |
隔離型開集極 (Isolated Open Collector) |
| Sink/Source (NPN/PNP) |
Sink (漏型) |
| 負載電壓 |
+10 ~ +50 VDC |
| 負載電流 |
100 mA/通道 |
| 過電壓保護 |
60 VDC |
| 過載保護 |
1.1 A |
| 短路保護 |
是 |
| 機構 |
| 尺寸 (mm) |
31 x 134 x 134 (W x L x H) |
| 環境 |
| 工作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-40 ~ +85 °C |
| 濕度 |
10 ~ 90 % RH, 無凝露 |
